方形横流式冷却塔采用两侧进风，靠顶部的风机，使空气经由塔两侧的填料，与热水进行介质交换，湿热空气再排向塔外。填料采用两面有凸点的点波片，通过安装头使点波片粘结成整体，以提高刚性，两面的凸点还可避免直接滴水，因此提高了水膜形成能力，填料尾部设有收水措施。
苏州方形横流冷却塔结构特点：
面板：玻璃钢材质，表面光洁美观，耐腐蚀，防老化。
填料：为改性聚氯乙烯双向点波片，热力性能好，气流阻力小，刚性好，耐热75℃、耐寒、阻燃。
风机：叶片材质为合金铝板。风机气动力合理、风量大、效率高、噪声低、耐腐蚀等特点。
电机和减速机：全封闭防水冷却塔专用铜芯电机，减速机轴承采用日本NSK品牌，节能、稳定。
布水槽：玻璃钢材质，配水均匀，超低噪声型有盖板可蔽光，防杂物飞入，减少溅水声。
消声罩：玻璃钢材质，内粘空腔式阻燃型聚氯乙烯薄膜消声材料。
百叶窗：玻璃钢材质，可防水溅出，并可使进塔气流均匀。
水箱：玻璃钢材质，起集水作用，设有自动补充水设施，可闭路循环直接吸水。
骨架：为折边型钢组装结构，刚性好，重量轻，运输、安装方便，热镀锌防腐。
苏州方形横流冷却塔设计特点：
1、节省空间，结构轻型化：
采用专为本系列冷却塔设计的高效热交换填料，其换热面积大幅度提高，与原BY-H系列及原BY-HS系列相比，其占地面积大幅度下降，由于结构设计的优化及采用钢结构，运转重量也大大降低。
2、节省电力：
采用通风阻力小的填料和由清华大学专为冷却塔设计的机翼型玻璃钢高效风机，从而减小所配用的电机功率，超低噪声型采用的电机功率更小，更节能、更稳定、更环保，也可根据用户的要求，配用双速电机来节省电力。
3、运转噪声极低：
采用清华大学专为冷却塔而设计的FRP材质的机翼低噪声轴流式风机和专为冷却塔而设计的低噪声电机，从而降低了冷却塔的运转噪声。超低噪声系列冷却塔的运转噪声更低，全面符合环保要求。若配用双速电机，在夜间低速运行时，还能使噪声再下降2-3dB(A),用户需要双速电机应在订货时单独提出要求。
4、良好的耐腐蚀性：
塔体、水槽及面板均采用具有良好耐腐蚀性能的FRP材质，并在胶衣树脂中加有光稳定剂，具有良好的抗老化性能，经久不变色。塔体钢结构件在加工后采用热镀锌处理，提高冷却塔的耐腐蚀性能，在正常使用寿命内，不需另外防腐。如果用户水质具有酸性或碱性,建议客户定制专用的防腐型冷却塔。
5、组合方便：
可采用组合方式来满足不同工况的要求，用户也可根据场地情况进行决定组合，并可根据用户的建筑物特点，调整冷却塔的外观。如用户场地十分有限。我公司也可针对用户的特殊要求进行设计，满足用户对热力性能及噪声的要求。
6、维护方便：
BY-H系列冷却塔为组合式设计，相邻冷却塔空气室相互隔开，可在冷却塔正常运转的前提下，进行维护检修，清洗填料、积水管和水箱的工作更加方便。
苏州方形横流冷却塔应用范围:
广泛用于石油、化工、冶金、电力等企业大量的循环系统中。适用于我国北方严寒地区，有效地解决了冬季百叶窗冰冻问题。它采用了变扭矩变极电机，使之在热力性能、耗电、塔体稳定性及噪声方面，居国内外领先水平。
苏州方形横流冷却塔技术参数：
|
项目 |
内 容 |
参 数 |
备 注 |
|
基 本 参 数 |
冷却塔类型 |
方形横流冷却塔 |
低噪音型 |
|
冷却塔型号 |
BY-H-300TC2 |
|
|
|
冷却循环水量 |
600m3/h |
|
|
|
进水温度 |
37℃ |
|
|
|
出水温度 |
32℃ |
|
|
|
湿球温度 |
28℃ |
|
|
|
干球温度 |
31.5℃ |
|
|
|
大气压力 |
100.4Kpa |
|
|
|
冷却能力 |
3000000kcal/h |
|
|
|
噪音值 |
68.5dB(A) |
15米处（距百叶框） |
|
|
水质要求 |
ＰＨ值＝６—８ |
|
|
|
设 计 参 数 |
塔体总扬程 |
4.4 m |
|
|
气水比 |
0.92kg/kg |
|
|
|
飞水损失 |
≤0.001% |
|
|
|
蒸发损失(设计) |
≤0.833% |
|
|
|
风负荷（设计） |
150kg/m2 |
|
|
|
设备净重 |
4580kg |
|
|
|
运行重量 |
12840kg |
|
|
|
设计寿命 |
≥15年 |
|
|
|
风 机 参 数 |
风扇形式 |
轴流式 |
机翼型 |
|
数量 |
2台 |
|
|
|
机种 |
30# |
|
|
|
风量 |
2400m3/min |
|
|
|
风扇转速 |
300r/min |
|
|
|
风叶直径（Φ） |
2320mm |
|
|
|
叶片数量 |
4 片／套 |
|
|
|
导风筒型式 |
速度回收型 |
|
|
|
马 达 参 数 |
数量 |
2台 |
|
|
类型 |
全封闭防水型 |
|
|
|
绝缘等级 |
IP55/F |
|
|
|
转速 |
1440PRM |
|
|
|
电机功率 |
7.5kW*2 |
共2 |
|
|
工作电源 |
380V／3P／50Hz |
|
|
|
设计寿命 |
≥10年 |
|
|
|
减速机参数 |
数量 |
2台 |
|
|
型式 |
皮带 |
|
|
|
机种 |
LD3# |
|
|
|
减速比 |
4.54:1 |
|
|
|
设计寿命 |
≥10年 |
|
|
|
项目 |
内 容 |
参 数 |
备 注 |
|
填 料 |
填料波形 |
点波形 |
|
|
填料材质 |
PVC |
|
|
|
填料厚度 |
0.32±0.05mm |
|
|
|
片距 |
20mm |
|
|
|
设计寿命 |
≥10年 |
|
|
|
配 水 系 统 |
配水方式 |
重力布水 |
|
|
散水型式 |
均溅式 |
|
|
|
散水盘材质 |
玻璃钢 |
|
|
|
散水孔径 |
10mm |
|
|
|
主 要 尺 寸 |
长×宽×高（Ｌ×Ｗ×H） |
5480×5770×5260 mm |
机翼型 |
|
进水管尺寸（DN） |
125mm*4 |
|
|
|
出水管尺寸（DN） |
200mm*2 |
|
|
|
溢水管（DN） |
50mm*2 |
|
|
|
排水管尺（DN） |
50mm*2 |
|
|
|
自动补水尺寸（DN） |
32mm*2 |
|
|
|
手动补水尺寸（DN） |
32mm*2 |
|
|
|
主 要 材 质 |
壳体 |
F.R.P |
优质玻璃纤维毡 和树脂合成 |
|
中间脚 |
H.D.G.S |
热浸镀锌钢 |
|
|
水盘 |
F.R.P |
优质玻璃纤维毡 和树脂合成 |
|
|
散热材 |
PVC |
阻燃型 |
|
|
散热材支架 |
H.D.G.S |
热浸镀锌钢 |
|
|
出水口网 |
PVC |
|
|
|
马达架 |
≥10年 |
|
|
|
入风口网支架 |
H.D.G.S |
热浸镀锌钢 |
|
|
入风口网 |
F.R.P |
优质玻璃纤维毡 和树脂合成 |
|
|
导风筒 |
F.R.P |
优质玻璃纤维毡 和树脂合成 |
|
|
螺丝组 |
H.D.G.S |
热浸镀锌 |
|
|
布水装置 |
H.D.G.S |
热浸镀锌钢 |
|
|
风机 |
AL.ALLOY |
铝合金 |
|
|
电机 |
全封闭防水型 |
|
|
|
洒水系统 |
玻璃钢 |
重力布水 |
|
|
铁框架、电机架 |
热浸镀锌钢 |
符合英国 BS EN ISO1461：1999 标准 |

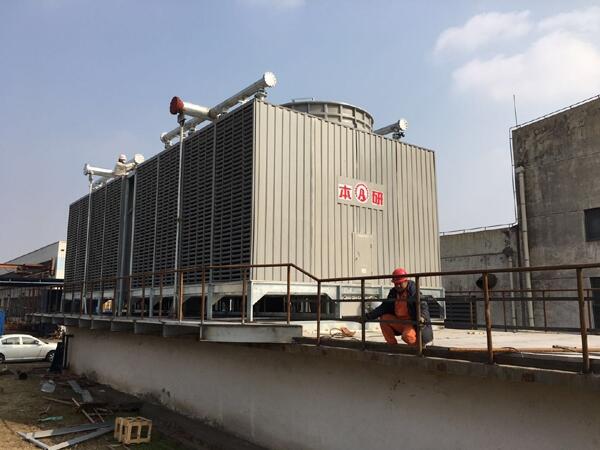

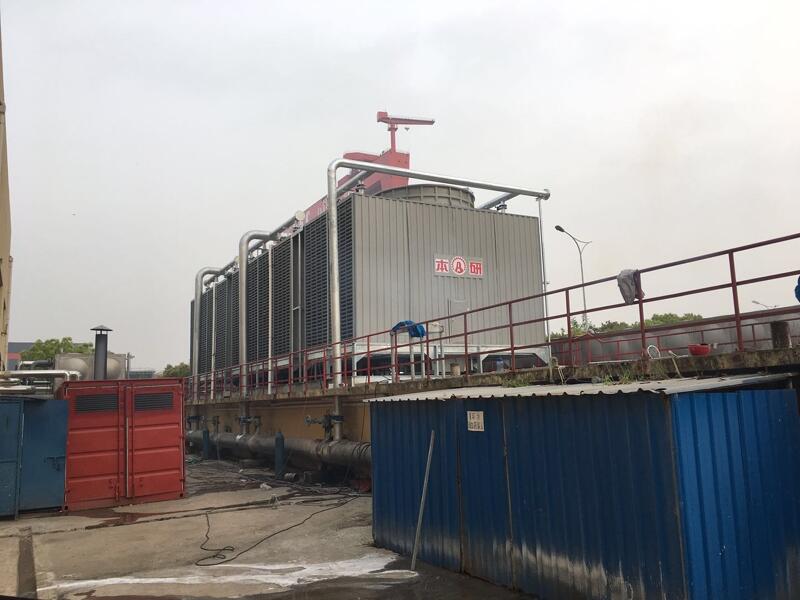

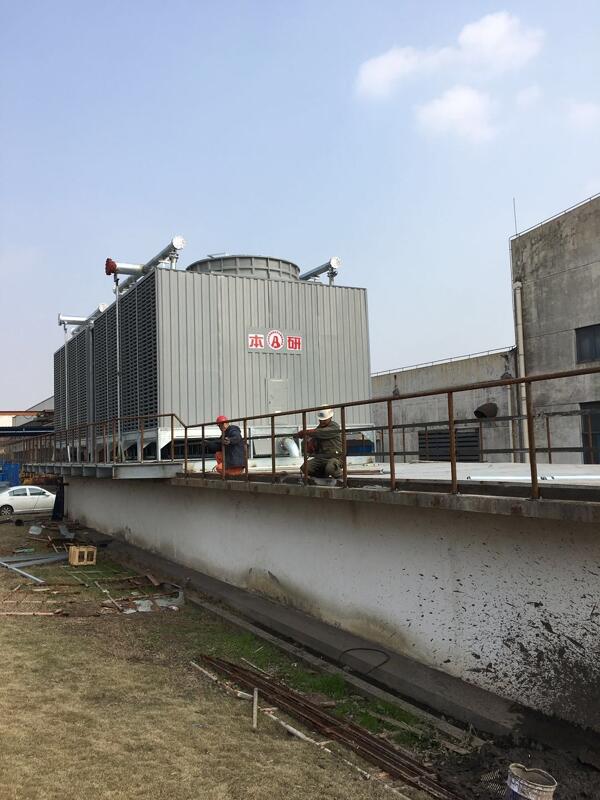

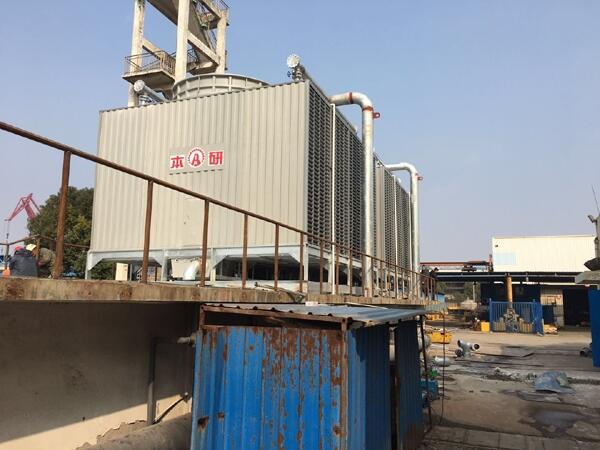

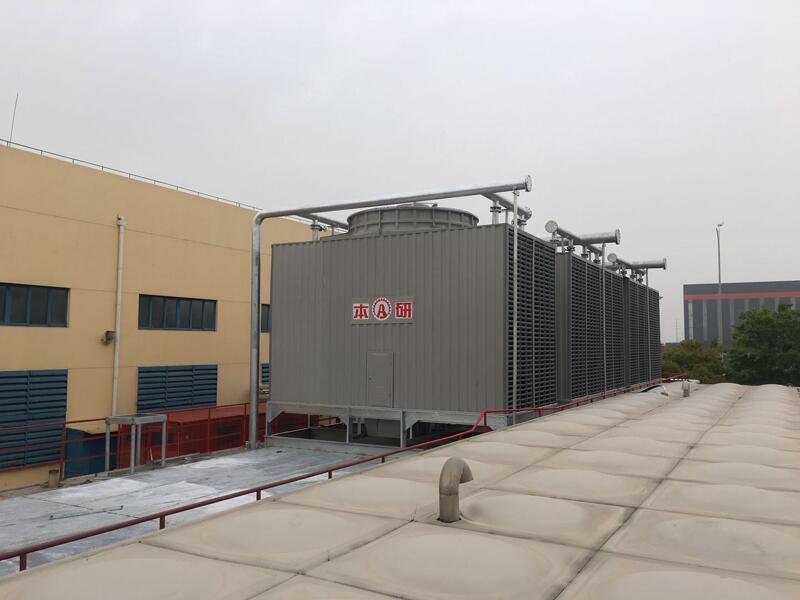

苏州方形横流冷却塔案例展示：
