杠杆浮球式蒸汽疏水阀GH3,GH4,GH5
杠杆浮球式疏水阀使用和保养杠杆浮球式蒸汽疏水阀GH3,GH4,GH5杠杆浮球式疏水阀使用和保养
杠杆浮球式蒸汽疏水阀GH3,GH4,GH5杠杆浮球式疏水阀/G3,G4杠杆浮球式疏水阀/不锈钢杠杆浮球式疏水阀/大排量杠杆浮球式疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结水。杠杆浮球式疏水阀排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。
结构特点：
1、采用轧装阀机械（新SCCV开关方式），具有优良的密封性和耐久性。
2、平衡双阀座设计，比般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
单阀座双阀座蒸汽疏水阀特点区分：
1、单阀座杠杆浮球式疏水阀球面密封无集中磨损，关闭阀座孔时，具有软着陆特点，提高寿命。
2、双阀座杠杆浮球式疏水阀，采用"完全平衡式双阀座"技术，其开启与关闭动作平稳可靠，能保持长期的优良特性，在需要大排量排除凝结水的工况，更能充分显示其优越的性能。
3、自动排空气装置采用第三代球面密封Y 系列元件，能排除不凝结冷、热气体，耐压强度高，抗水击能力强，动作灵敏可靠，使用寿命长。
使用和保养：
1、该蒸汽疏水阀正确安装和维护是安全和正常运行的保证。
2、应确认阀体的材料、压力和温度的大值能否满足工况所需。
3、在安装前必须清洗管路，除去杂物。
4、浮球式疏水阀的安装位置应尽可能靠近加热设备。
5、该疏水阀应水平安装在管道的低点，流向与阀体上标注的方向致。
6、正确安装后，再缓慢开启疏水阀前的阀门，使其逐渐升温至正常状态。
主要零件材料：
|
零部件材料 |
材料 |
|
阀体、阀盖 |
WCB、HT250、不锈钢 |
|
阀座、阀芯 |
不锈钢 |
|
浮球 |
不锈钢 |
|
控制架 |
不锈钢 |
|
热敏元件 |
哈氏合金 |
技术参数表： 单位：mm
|
产品型号 |
公称通径 |
连接方式 |
使用压力 |
zui高允许 |
外型尺寸(mm) |
|||||
|
L |
L1 |
H |
H1 |
H2 |
W |
|||||
|
G3-10-16-21 |
25～50 |
法兰 |
0.01～2.1 |
425 |
265 |
|
280 |
115 |
|
230 |
|
G5-10-16-21 |
50～100 |
0.01～2.1 |
360 |
|
300 |
120 |
|
260 |
||
|
GH3-10R |
25～32 |
0.01～1.0 |
427 |
|
280 |
115 |
|
230 |
||
|
GH3-16R |
25～50 |
0.01～1.6 |
437 |
|
280 |
115 |
|
230 |
||
|
GH3-21R |
50 |
0.01～2.1 |
457 |
|
280 |
115 |
|
230 |
||
|
GH5-10-16R |
80～100 |
0.01～1.6 |
570 |
|
300 |
120 |
|
260 |
||
|
GH5-21R |
0.01～2.1 |
570 |
|
300 |
120 |
|
260 |
|||
|

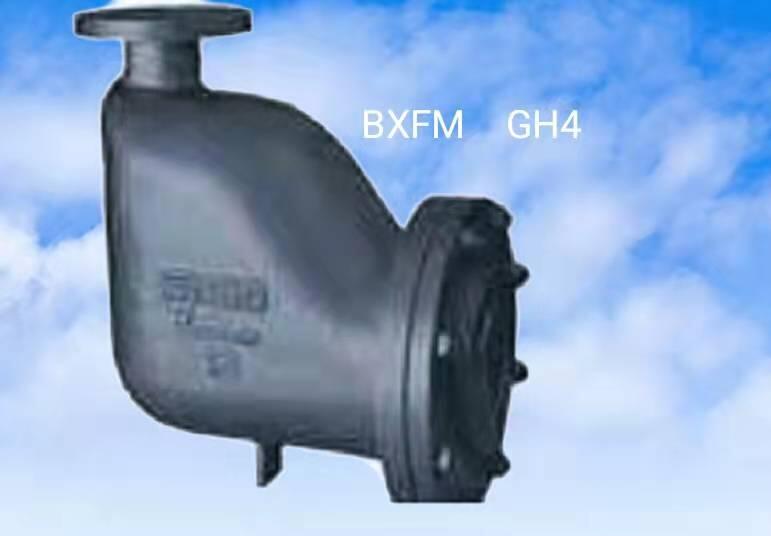

GH4-50 |
40～80 |
法兰 |
0.01～5.0 |
425 |
345 |
428 |
430 |
340 |
|
270 |
|

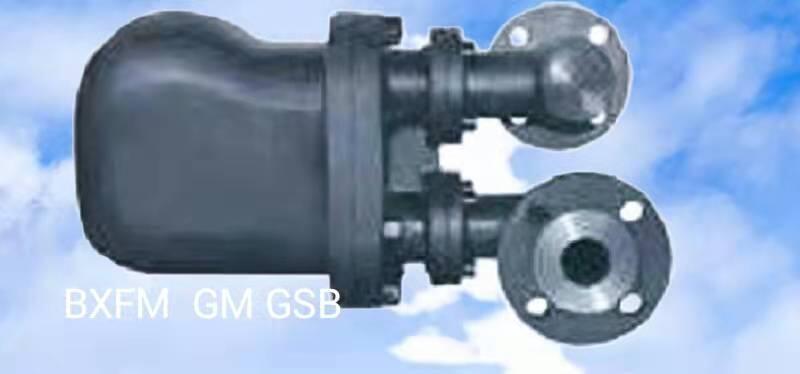

GM2 |
25～40 |
法兰 |
0.01～2.0 |
425 |
200 |
310 |
230 |
83 |
59 |
|
|
50 |
0.01～2.0 |
210 |
||||||||
|
GM4 |
32～50 |
0.01～2.0 |
200 |
380 |
310 |
|
|
|
||
|
GM6 |
40～80 |
0.01～2.0 |
270 |
439 |
345 |
|
|
|
||
|
GM8 |
80～100 |
0.01～2.0 |
350 |
608 |
482 |
|
|
|
||
