一.设备的主要用途

XMQ400×600筒形球磨机系全封闭干、湿两用间断磨矿设备，每次磨矿量15-50公斤。可供建材（特别是水泥、陶瓷、耐火材料工业）、冶金、煤炭、化工等半工业实验室或其他工业磨细物料之用。在矿石可选性研究工作，本机除作球磨机之外，还可根据选矿方法对磨细产物粒度组成的要求，磨矿介质可选用钢棒，作为棒磨机使用。由于本机处理量较大，在矿石可选性研究中，是介入连续磨矿和间断磨矿之间较好的一种过渡性磨矿设备，也是地质实验室工作中，进行人工重砂分离矿物前较合适的磨矿设备。

二.设备的结构及工作原理

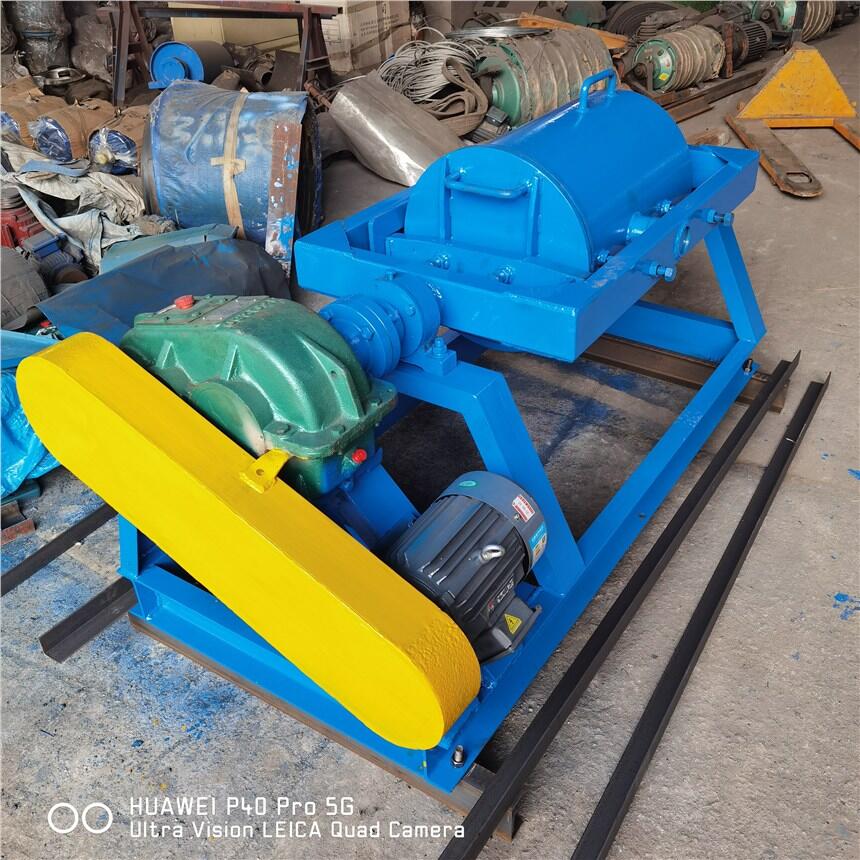

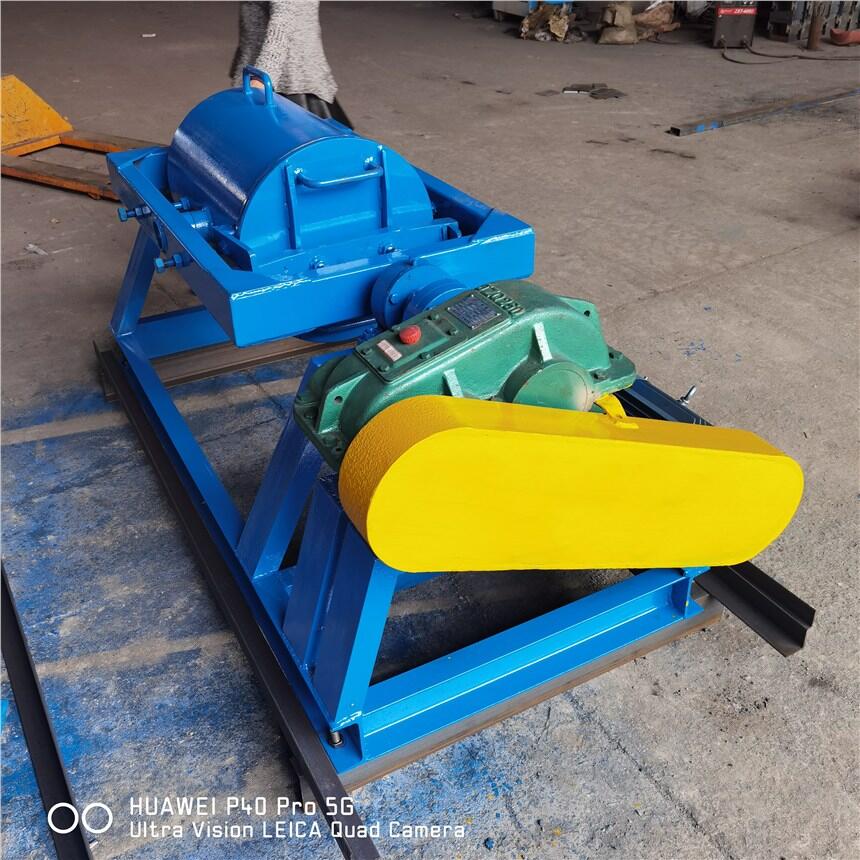

本机由筒体、框架、减速机、机座、电机等主要部件组成。

电动机通过皮带轮连接减速机，经联轴器带动框架使筒体运转，钢球（或钢棒）在密封的筒体内产生强烈冲击和磨削作用，进行磨矿。

圆筒内装有各种直径的磨碎介质(钢球、钢棒或砾石等)，当圆筒绕水平轴线以一定的转速回转时，筒内的介质和原料在离心力和摩擦力的作用下，随着筒体达到一定高度，当自身重力大于离心力时，便脱离筒体内壁抛射下落或滚下，冲击而击碎矿石同时。

在磨机运转的过程中，磨矿介质相互间的滑动运动对原料也产生研磨作用。
三.使用说明

1、将适量的钢球装入筒体内部。

2、将需要分析化验的物料倒入筒体，湿磨时倒入适量的水，根据磨矿量的大小控制，压紧端盖，并通电磨矿。

3、根据不同矿物硬度，掌握其磨矿时间。

4、磨矿作业完毕后，换下密封端盖，装上隔筛盖，将物料卸到盆里；要使其更干净，必须通电冲水进行。

5、工作结束后关闭电源。

四．主要技术参数

注：装球量和配比属于推荐使用值，用户根据物料实际情况和需要予以确定。

五.设备的安装及维护

1.本机需要设安装基础；

2.框架主轴承使用润滑脂；

3.减速机尽量使用专用齿轮油，并保证合理的油面，每半年需清洗更换一次；4.电动机轴承润滑按电动机通过范围进行。

六．安全规程

1.操作本机的人员，须经过安全技术教育，并仔细阅读本说明书。

2.设备运转时严禁靠近机器运转部位。

3.设备运转时严禁对机器进行任何调整、清理或检修等工作。

4.设备运转时严禁用手直接在进料口和破碎腔内搬、挪矿石。

5.为防止机器因过载而导致机器损坏，推荐采用与本机电动机匹配的启动器，其内应设置电流过流保护装置，设定安全电流。

6.本机器的电器设施应良好接地，电线装入绝缘管内
