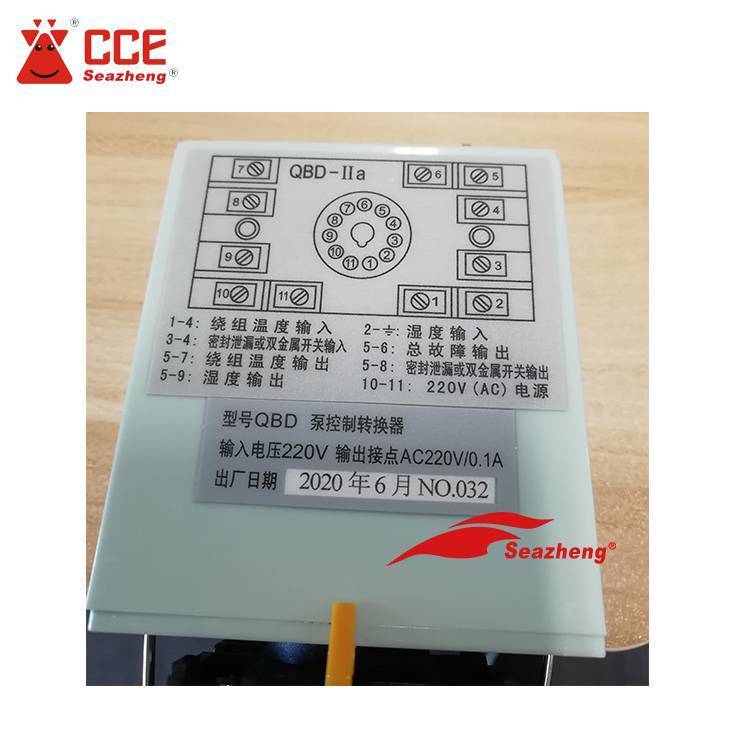

QBD-Ⅱa型潜水泵(搅拌器)综合保护控制转换器

?

1主要用途与适用范围

QBD-Ⅱa型潜水泵(搅拌器)综合保护控制转换器（以下简称转换器），系KSB公司专为潜水泵(搅拌器)配套的选购件，实现潜水泵(搅拌器)的综合保护功能。

转换器具有电机绕组温度监测保护，电机腔湿度监测保护及机械密封腔泄漏监测保护功能。

?

2主要规格及技术参数

2.1技术参数：

2.1.1输入信号：

????????一路热敏电阻? 电机绕组监测

????????一路电流????? 电机腔湿度监测

????????一路接点 ?????密封腔泄漏监测

2.1.2输出接点：?? 交流? 220V/0.1A

??????????? ???????直流? 24V/1A

2.2正常使用环境条件：

2.2.1环境温度：-5~ 40℃

2.2.2相对湿度：10~75

2.2.3周围环境中不具有腐蚀性气体

2.3供电电压： 交流220V? 电压允差85~110? 50Hz

2.4外形及底座安装尺寸(图5)

2.4.1外形尺寸：80×45×110 (长×宽×高)

2.4.2安装尺寸：两孔距33 (安装孔2-φ4)或导轨安装
