【厂家批发】不锈钢衬氟球阀 Q41F46-16P法兰不锈钢衬四氟球

商品详情

一，上海栓高法兰不锈钢衬氟球阀产品：

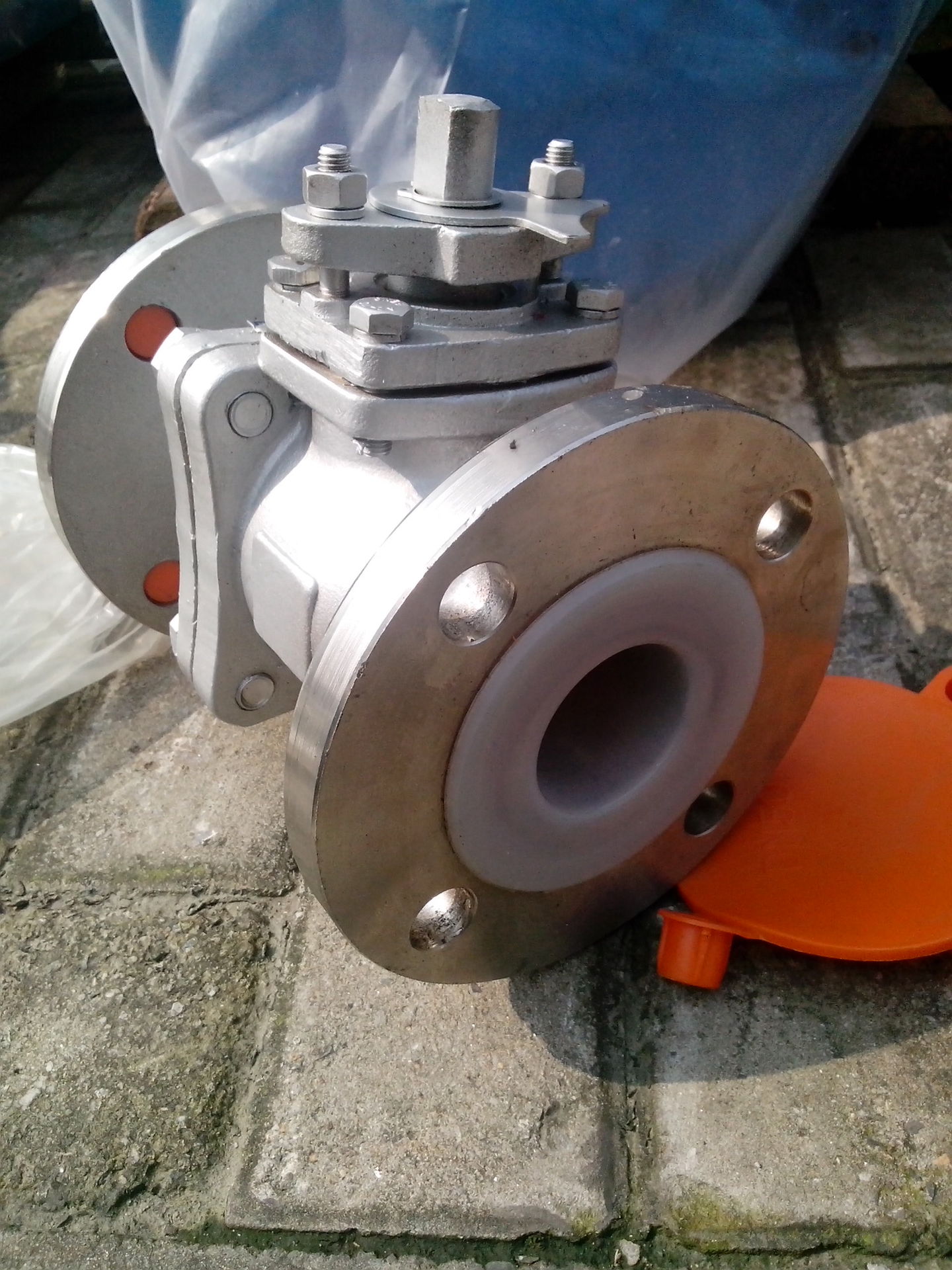

IMG_20140824_091212
不锈钢衬氟球阀

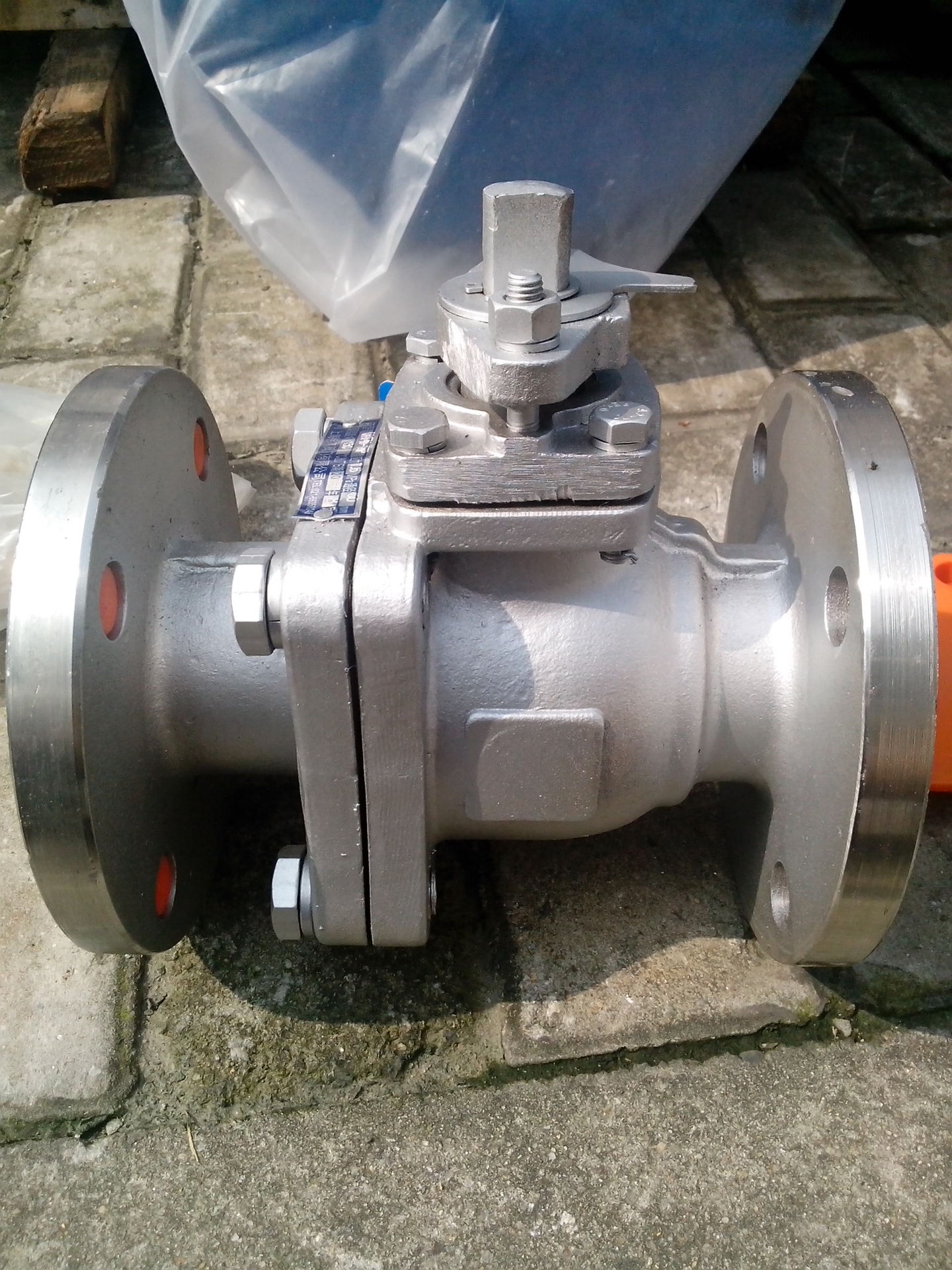

IMG_20140824_091149
不锈钢衬氟球阀
IMG_20140824_090037
不锈钢衬氟球阀

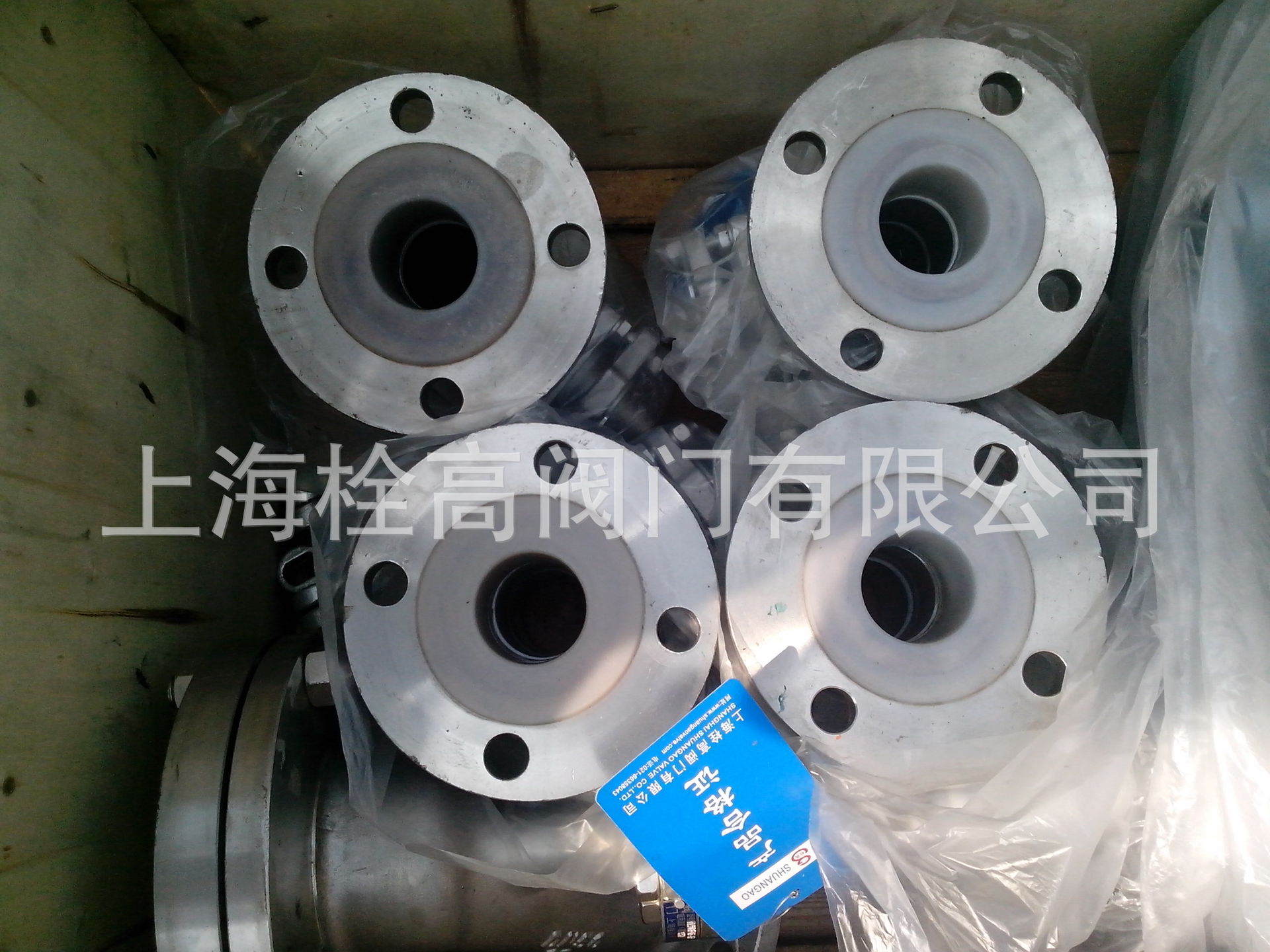

undefined

不锈钢衬氟球阀

QQ图片20140226150625

产品名称：	不锈钢衬氟球阀
产品型号：	Q41F46-16P
产品口径：	DN50-200
产品压力：	0.6~4.0Mpa
产品材质：	铸钢、不锈钢、合金钢等
联系电话：	021-66358043 . QQ,597574072

上海栓高不锈钢衬氟球阀的工作原理是靠旋转阀心来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。

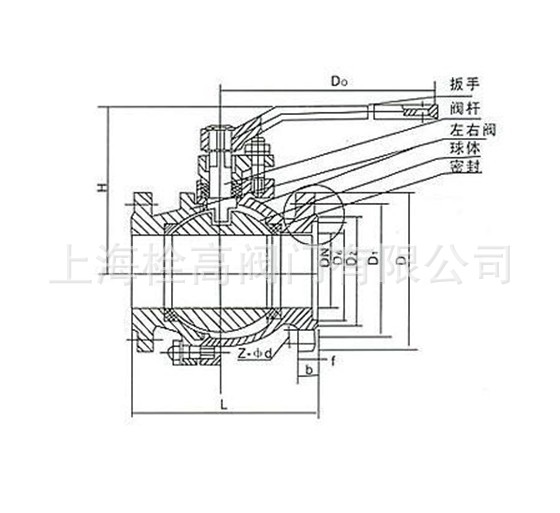

二，上海栓高不锈钢衬四氟球阀结构图

undefined

球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门。

优点：

三，上海栓高不锈钢衬氟球阀优点：
1．流体阻力小，带防火，防静电功能。其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
  上海栓高Q41F46-16P不锈钢衬氟球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。
  编辑本段安装与维护应注意事项：
1.要留有阀柄旋转的位置。
2.不能用作节流。
3带传动机构的球阀应直立安装。
  二，上海栓高Q41F46-16P不锈钢衬氟球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
  三,上海栓高Q41F46-16P不锈钢衬氟球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门。

性能规范

四，上海栓高不锈钢衬氟球阀尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0
凸面法兰 RF Q41F Q41PPL 16C 16P 16R	15	130	95	65	45	14	4-14	78	140
	20	140	105	75	55	14	4-14	84	160
	25	150	115	85	65	14	4-14	95	180
	32	165	135	100	78	16	4-18	150	250
	40	180	145	110	85	16	4-18	150	300
	50	200	160	125	100	18	4-18	170	350
	65	220	180	145	120	20	4-18	195	350
	80	250	195	160	135	20	8-18	215	400
	100	280	215	180	155	20	8-18	250	500
	125	320	245	210	185	22	8-18	265	600
	150	360	280	240	210	24	8-23	270	800
	200	400	335	295	265	26	12-23	330	1200
2.5MPa	15	130	95	65	45	16	4-14	103	140
凸面法兰 RF Q41F Q41PPL 25 25P 25R	20	140	105	75	55	16	4-14	112	160
	25	150	115	85	65	16	4-14	123	180
	32	165	135	100	78	18	4-18	150	250
	40	180	145	110	85	18	4-18	156	300
	50	200	160	125	100	20	8-18	172	350
	65	220	180	145	120	22	8-18	197	350
	80	250	195	160	135	22	8-23	222	400
	100	280	230	190	160	24	8-23	253	500
	125	320	270	220	188	28	8-25	275	600
	150	360	300	250	218	30	8-25	286	800
