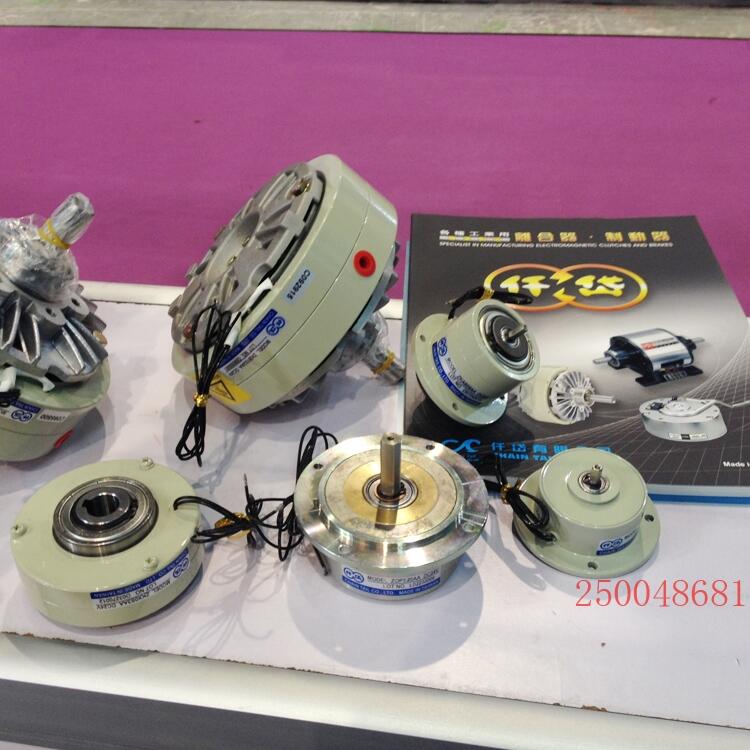

高精度ZKYS50AA微型磁粉制动器ZKYS10AA

仟岱磁粉刹车器型号：

磁粉離合器/煞車器選配方式
1. 張力控制選配
1-1選定時要考慮下述3點，3點可由下述方式計算出來
a.扭力T=F * (D/2)……………………………………? (Nm)
b.回轉速度N=V /(π*D)……………………………… (r/min)
c.滑動功率P=0.105*T*Nr …………………………… (W)
F:張力(N)
V:線速(m/min)
D:滾筒直徑(m)
Nr:磁粉離合器/煞車器打滑回轉速度(r/min)
(離合器為入力軸和出力軸的回轉速度打滑差；
煞車器為入力軸回轉速度)
1-2磁粉式離合器及煞車器的規格選定流程如下：

使用條件確認 滑動功率計算? ? 卷軸扭力計算 捲軸轉速計算
(線速、張力、捲徑…等)? (算出滑動功率)? ? ? (算出扭力)? ? ? ? ?(算出扭力)

扭力選定確認 轉速選定確定 滑動功率選用確認 完成選定
(離合/煞車扭力選定)? (離合/煞車轉速選定? (離合/煞車滑動功率選定
暫選機種及冷卻方? ? 允許值連續滑動功率以下)
式變更)


2. 選配要點
2-1扭力：計算扭力的值和最小值，確認是否可在控制範圍內，磁粉式離合/煞車扭力控制範圍為本身的空轉扭力到額定扭力的範圍，(空轉扭力大概為離合/煞車本身的3%左右)，請盡量接近額定扭力的範圍使用其控制性較佳，並建議在扭力範圍5~100%內使用。
2-2回轉速度：磁粉式離合/煞車的轉速需在容許轉速以下，磁粉煞車器轉速要在15rpm以上，磁粉離合器出入力軸速度差要在15rpm以上。
2-3滑動功率：在張力控制上為了在連續打滑狀態使用，因打滑造成的磁粉式離合/煞車本體溫度上升，所以運轉時的滑動功率必須在使用機型的容許滑動功率以下。

3. 選配計算方式
3-1卷出側磁粉煞車器：以下列的軟片卷取機作為卷出側煞車，要如何使用磁粉煞車器
(1)範例：
線速V=170m/min固定，張力F=100N固定
卷出筒徑D1=660mm，最小D2=110mm
(2)計算：
a.扭力：張力100N時卷出開始及最終的煞車扭力以T1與T2表示
T1=(D1/2)*F=[(660*10^-3)/2]*100=33 Nm
T2=(D2/2)*F=[(110*10^-3)/2]*100=5.5 Nm
b.回轉速度：線速度170m/min時捲出開始和最終的煞車滑動轉速以N1及N2表示
N1=V/(π*D1)=170/(π*660*10^-3)=82 r/min
N2=V/(π*D2)=170/(π*110*10^-3)=492 r/min
c.滑動功率P
P=0.105*T*Nr=0.0167*F*V=0.0167*100*170=284 W
d.選定
從扭力(T1、T2)、滑動功率(P)可選定ZKE005AA，自然冷卻可使用，扭力使用範圍為ZKE005AA之11~66%，所以可選定此型。
PS：自然冷卻的容許滑動功率在低轉速時較小，故亦需考慮N1轉速是否可使用。
