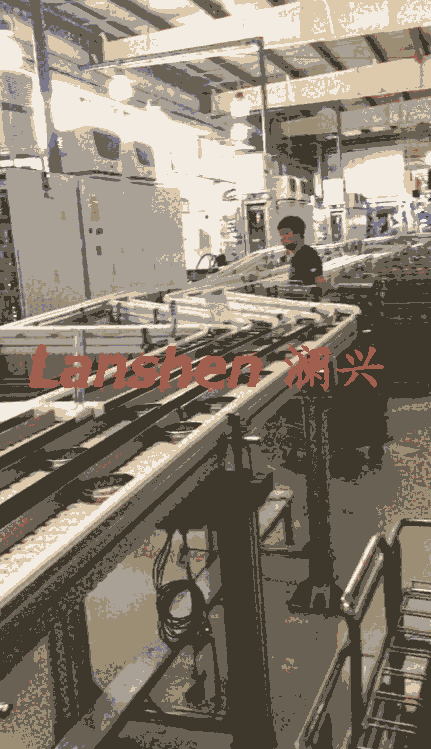

采用图片均为我公司设计或安装实例

flexb系列链板柔性输送方案

       帮助您大幅度提高生产效率,我们拥有灵活，通用，稳定的标准化模块，可以轻松的实现物流的转弯，垂直提升，倾斜提升，缓存，移载，分配，翻转，分流，合流，装箱，码垛等功能，满足您不同生产流程的物流搬运需求。

flexb系列链板柔性输送线无论是在水平面还是垂直面都能胜任急速的转弯，同时摩擦力和噪音小；

flexb系列链板柔性输送线广泛应用于医药，食品和饮料工业、卫生卷纸输送、化妆品行业、电机制造业、机械零件、汽车零件、轴承制造业、电子等 。

1、flexb输送链

2、flexb输送粱与连接件

 3、flexb柔性输送线性能参数

（1）单个驱动头的输送长度：25M

（2）工作温度：-20℃～+60℃

（3）输送速度：50M/min

（4）链节距：38.1mm

（5）最小转弯半径：R150mm
（6）抗拉强度：4000N
（7）链板重量：0.7KG/M
4、flexb柔性输送线特点

（1）洁净：整线由白色高强度工程塑料链板与表面经阳极氧化的铝合金异型材组装而成。链板为纯白色，设备运行无需润滑，无须定期保养，不会被腐蚀，符合GMP规范。

（2）安静：设备运行声音＜30Db。

（3）灵巧：由可任意拆装的组件装配成具有弹性的传送系统，配合不同半径的垂直和水平弯道，可以在任意的3D空间内输送产品，并可随时随地按照你的生产现状进行调整。可以完成水平、爬坡、垂直、转弯、螺旋、夹持、悬挂、翻转、旋转等输送形式。

（4）简便：整线安装无需任何特殊工具，只需常用手工工具，即可由单人完成基本拆装工作。

（5）稳定：稳定的性能可保证被送的产品在输送的过程中不发生翻倒和滑落。

Bosch Rexroth博世力士乐输送系统 TS

博世力士乐Bosch Rexroth系列产品/基本机械组件(铝型材)/手动工位系统/TS输送生产线和V-F输送系统。

一，博世力士乐Bosch Rexroth输送系统 TS2 的工作原理

在装配线上，必须使用输送系统，把工件从一个工位输送至另一个工位。

借助摩擦力，工位托盘（WT)随两条不断运动的皮带、齿轮皮带、平顶链、

一、博世力士乐Bosch Rexroth型材组装技术

博世力士乐Bosch Rexroth的型材组件能够适用于各种任务要求：

既可以用于构建机械框架、围栏，也适用于特殊非标机械设备，还可以用于防静电系统、工作台和物料架等等。

常用组件在国内都备有库存，能够迅速交货，同时FMSsoft CAD软件能让您以3D方式快速有效地进行规划设计。

常用的型材组装系统便您获益非浅：

—简单方便的螺丝连接

—完全满足防静电要求的连接技术

—型材规格齐全，常用尺寸有20、30、40、45、50、60、80、90mm

—完整的配件可供选取择，如：快速连接件、角铝（托座）、螺栓、T形螺母……

二、博世力士乐Bosch Rexroth支撑型材

博世力士乐Bosch Rexroth还向业界展出了最新的链板输送线(Vario Flow)系列，该系统高度集成模块化，可进行持续的无间断输送，以完成对工件的直线、转弯、上升、下降等形式的点到点连续传输，是机械零件加工、食品、药品、包装领域理想的传输工具。

博世力士乐提供6种不同系列的型材，在同一系列的所有产品具有相同的锁坑尺寸及距离，以保证结构一致协调。10mm锁坑的新型材系列，锁坑距离为40mm和50mm，正好补充了已趋成熟的45mm锁坑距离系列产品，因为10mm锁坑型材特别坚固，它们适合于构建台子以及重要机架等各种要求，而8mm和6mm的锁坑型材适用于构建简单的器具、隔墙、支架或显示柜等等
